2019 Ablage Armaturenbrett

Nachdem wir uns ein neues Navigationsgerät gekauft haben, benötigten wir dafür eine geeignete Befestigungsfläche. Auf der Windschutzscheibe möchte ich es nicht montieren. Das ständige montieren und demontieren, wenn man die Remi schließt ist mir zu mühsam.

Wir wollen auch so wenig wie möglich bohren oder anschrauben. Daher musste eine spezielle Lösung her.

Nach vielen Überlegungen und Entwürfen habe ich folgende Variante realisiert:

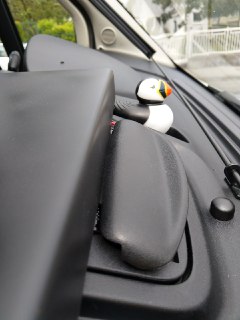

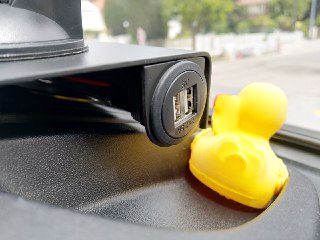

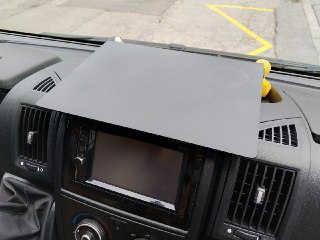

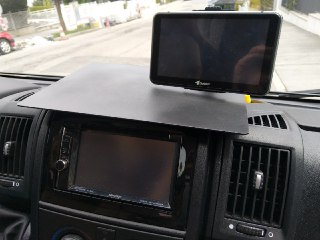

Ich habe ein 2 mm Alublech gekauft, welche einfach zweimal gebogen wird und im Klemmbrett fixiert wird. Damit auch das Kabelwirrwarr für die Navigationsgeräte ein Ende hat, wurde gleich eine USB Dose an der Ablage montiert.

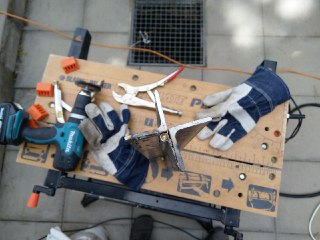

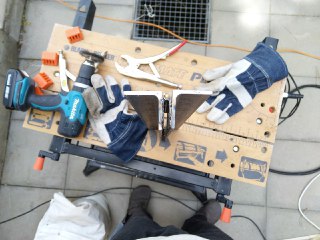

Da ich nichts zum Blech biegen hatte bastelte ich mir etwas provisorisches zum Biegen.

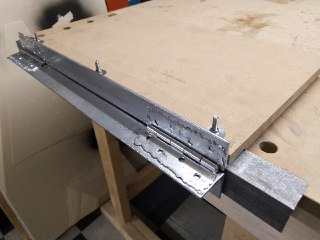

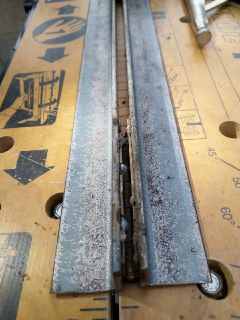

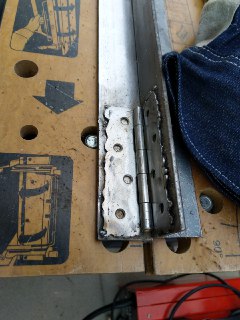

Dafür habe ich mir ein 4 mm dickes Winkelblech gekauft. Zwei davon wurden mittels Scharniere klappbar gemacht.

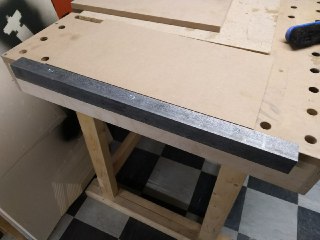

Ein Winkel wurde auf eine 18mm dicke MDF-Blatte montiert. Über diesen wird dann das Blech gebogen

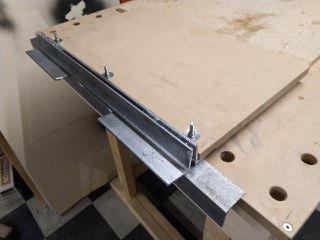

Die kippbaren Winkelbleche wurden ebenfalls auf eine MDF Platte geschraubt.

Jetzt kann man das zu biegende Blech zwischen die beiden Platten legen. Die Platten werden dann mit Schraubzwingen fixiert.

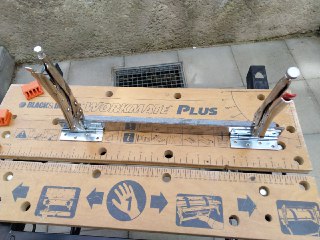

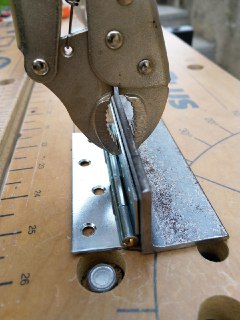

Ich habe dann mit Hilfe von Zangen am beweglichen Winkelblech das Blech gebogen.

Wichtig!!!

Den ober Teil habe ich um die dreifache Blechdicke nach vorne versetzt. Dies ist vor allem bei Alu wichtig, da dieses sonst brechen kann.
